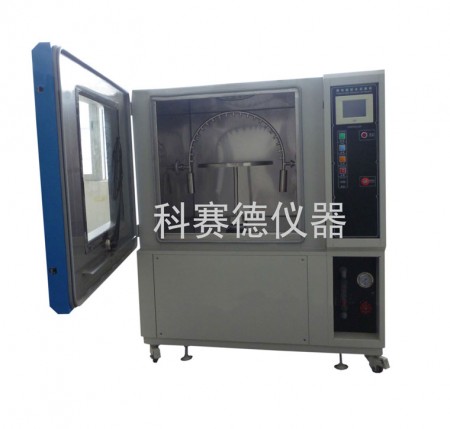

淋雨試驗箱適用于外部照明和信號裝置及汽車燈具外殼防護，淋雨試驗箱能夠提供逼真的模擬電子產品及其元器件在運輸和使用期間可能受到的淋水和噴淋試驗等各種環境。以達到檢測各種產品的防水性能。淋雨試驗箱主要適用于電子電工，航空航天，軍工等科研單位外部照明、信號裝置及汽車燈具外殼防護試驗檢測。設備主要由箱體、擺管系統、壓力系統、水循環系統以及控制系統組成。

科賽德（KSD）不但提供卓越的品質，還提供優質的服務!

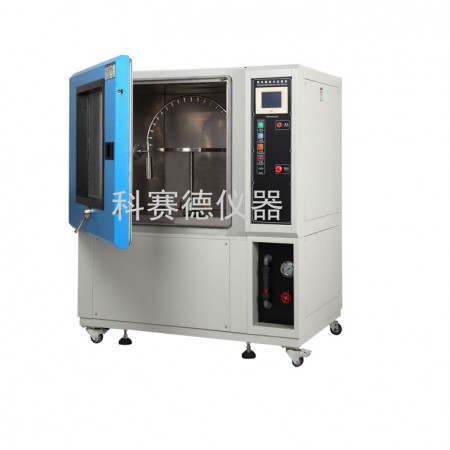

一、淋雨試驗箱簡介：淋雨試驗箱主要對電工電子，汽車、摩托車配件及其它產品，零部件進行防水試驗。用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采

用科學設計，使得該設備能夠逼真的模擬滴水，淋水，濺水，噴水等各種環境。走進全面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水擺桿的擺動角度以及噴水量擺動頻率都可

自動的調節。因而老化試驗愈來愈受到橡膠、塑料、化工、汽車、紡織等行業的高度重視，氣候環境的因素如太陽光照、溫度、濕度、雨淋等，防水試驗箱是模擬雨淋的環境試驗設備。

二、淋雨試驗箱能滿足標準：
IEC60529-2001、GB4208-2008、GB2423.23、GB5170.38、GBl0485—93、IPX4. IPX3等效的JIS、DIN、MZl等標準；GB4208-93中之規定防水試驗方法；GBl0485—93之防水試驗方法；

三、淋雨試驗箱技術參數
1 規格型號：KSD-LY-800L
2 內箱尺寸：1000×800×1000（深×寬×高）
3 外箱尺寸：1100 X 900 X 1700（深×寬×高）
4 觀察窗口尺寸：（全玻璃門）
5 試驗臺轉速：1 ~5可調
6 轉臺尺寸(直徑) φ300MM
8 轉臺負載：20KG
9 噴水環半徑：375或500(mm)
10 噴水管搖擺角度范圍：45°、90°、120°、180° (可設置)
11 噴水孔直徑： (φ0.4)
12 噴水孔徑間距：(50)
13 每個噴水孔的流量： (0.07L/min ± 5%)
14 噴水壓力（Kpa）：50-300可調
15 擺管擺幅：最大 (200°)
16 噴水管擺動速度： (60°/s)可設定
18 試驗時間：1-999，999min（可設定）
19 樣品與設備的距離大于200mm
20 箱體全不銹鋼，可視鋼化玻璃視窗
21噴水管管徑：16mm
22水流供水量：在4bar壓力下， 流量達到39.2L/min
23試驗臺轉速：0～20轉/min(可調)
24試驗臺面積：400mm，承重量為15Kg，樣架0～300mm可調。
25箱體上有電源引線測試孔，可外接電源，另噴淋點燈時間均可調節。
26 整機重量約：400KG
27 使用電源：AC 1ψ 3W 220V 50HZ
28 總功率：400W

IP5/IP6標準淋雨試驗箱

型號：KSD-LY-IPX56

IP5/IP6淋雨試驗箱用途:

IP5/IP6淋雨試驗箱適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬，濺水，噴水等各種環境（符合：IPX5/IPX6標準）。

IP5/IP6標準淋雨試驗箱技術參數:
試驗室分別由測試臺、儲水槽、控制箱、產品脫水緩沖區、斜坡、和噴淋系統組成。
1、試驗臺總尺寸：深1000×寬1500×高3000㎜
2、水箱：深800×寬800㎜×高500㎜
3、噴淋系統：由水泵、水壓表、固定式噴管支架組成，上面安裝2個噴水頭,其中IP5噴頭1個，IP6噴頭1個。
4、管徑：六分
5、噴孔尺寸：φ6.3mm，（IP5等級）,φ12.5mm，（IP6等級）
6、噴水壓力：30～100kpa（可調）
7、噴水強度：12.5±1～100±5(L/min)
8、噴水持續時間：3、10、30min（可調）
9、運行時間控制：1S～99h99min(可調)
10、水循環系統，保證水源循環使用
11、受水面：產品正面
12、噴水壓力表，可顯示噴水壓力
13、控制系統：我公司自主研發觸摸屏控制系統。
14．四周圍3米高鋼化玻璃板，可觀測噴水測試實況。

IP5/IP6標準淋雨試驗箱結構材質：
1、噴管：鍍鋅管
2、水箱：SUS304不銹鋼板
3、臺面：防滑鋁板
4、臺體內支架：不銹鋼方通
5、電氣控制配件選用正泰、歐姆龍、德力西、富士等國際知名品牌
6、電源：AC220V? 功率2KVA

IPX9K淋雨試驗箱用途：
符合IEC60529、GB4208，DIN40050-9，ISO20653等標準， 試驗功能(IP9K)用于外殼防護等級IEC(IP補充碼加強型試驗)之電產品檢驗，依DIN40050之標準中相關的規格承制。要為提供汽機車零配件，電機電子產業，仿真自然環境或人為因素所設計之防水測試試驗機。

IPX9K淋雨試驗箱介紹：
IPX9K高溫高壓噴水試驗箱是使用高壓水泵，將一定壓力，一定流量的試驗用水（常溫~90°C），
通過噴嘴裝置噴淋在試樣上，達到試驗所要求的環境。
1.試驗箱箱體為整體結構形式，高壓水泵、高溫儲水箱等位于試驗箱的后部下方，控制系統位于箱體正面；
2.外箱冷板粉體噴塑（或304不銹鋼），工作室內壁采用SUS3040不銹鋼板加工成型；
3.電子數顯流量調節閥，調速電機、用進口增加泵、進口耐高溫高壓電磁閥；
4.溫度測量采用PT100 傳感器；
5.箱門采用透明設計，并裝有照明燈，方便用戶直接觀察實驗情況；
6.可調轉速的樣品臺

IPX9K淋雨試驗箱參數：
工作室尺寸：800 x 800 x 800mm（根據客戶要求定制）
外箱尺寸:約W1400×D1000×H1700mm
試驗時間：30s (4個位置共120s,步進電機控制角度，不需人手調節，自動轉位)
噴水環角度：0 ° ，30 ° ，60 ° ，90 ° （新：樣品大小角度位置可調）
噴水孔數： 4 個 （可選擇單獨及選擇型）
噴水溫度：25℃-85℃ ±5℃（可調，加強溫度及水溢幾重保護）
噴水時間：0-3000秒（可設定）
噴水距離：100mm～200mm，手動調節噴咀的距離
噴水壓力8000～10000kPa(81.5～101.9kg/cm2)（手動可調）
電子高溫流量計：流量為14～16 L / min
試樣臺轉速：1～17r/min（可調）
試樣臺承重：15kg
循環次數：0-30000資（可任意設定）
