臭氧老化試驗箱是以產(chǎn)生高濃度的臭氧為老化源，來對試驗物品進行老化試驗。臭氧老化試驗箱模擬的臭氧環(huán)境模擬了自然情況下的臭氧老化，以高濃度的臭氧來加速試驗材料的老化反應。其中橡膠類制品是采用臭氧老化試驗箱最多的產(chǎn)品，涉及到橡膠的臭氧老化試驗，就需要配合使用到靜態(tài)拉伸和動態(tài)拉伸的試驗方式。

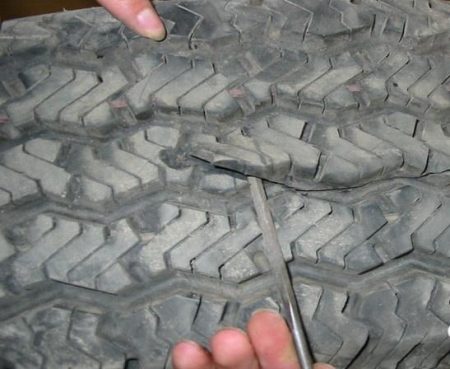

橡膠制品是對臭氧最敏感的材料，絕大多數(shù)橡膠制品的老化都與臭氧的作用有關。由于橡膠具有一定的彈性，其暴露在臭氧環(huán)境中時，由于收縮的原因，導致其表面積未能完全浸沒在臭氧中，所以根據(jù)橡膠的特性，臭氧老化試驗箱在內部都安裝了一套拉力試驗裝置，來對橡膠進行拉伸，以獲得更好的老化效果。

在進行臭氧老化試驗時，一般分為兩種方式進行，一種是靜態(tài)拉伸試驗，兩一種是動態(tài)拉伸試驗，在具體試驗時，兩種試驗方式根據(jù)實際的情況來相互交替使用。橡膠臭氧老化試驗中使用的拉伸方式多采用動態(tài)拉伸，靜態(tài)拉伸一般是在了解了材料的最大拉力以后才采用的拉伸方式。

靜態(tài)拉伸試驗標準規(guī)定試樣兩頭夾在專用夾具上，選擇一種伸長率拉伸，一般有下列幾種伸長率（%）供選擇：

5±1，10±1，15±2，20±2，30±2，40±2，50±2，60±2。
一般選擇20%，夾具安裝在轉動的樣品架上，樣品架轉速在(20—25)mm/S之間，在溫度為(40±2)℃，相對濕度不大于65%，規(guī)定的臭氧濃度下進行試驗，一般采用(50±5)×10-8pphm的臭氧濃度進行試驗。試驗時，進入老化試驗箱中的含臭氧空氣的流速也有一些要求，流速最低不能小于8mm/s，最佳的流速在12~16mm/s之間，總之每分鐘箱內含臭氧空氣的置換量占箱體體積的3/4為宜。

臭氧老化試驗箱按照GB 2941-82《橡膠試樣停放和試驗的標準溫度、濕度及時間》規(guī)定的時間進行測試，測試完后，將樣品拉伸之后放置在無臭氧的暗室中溫度約23±2℃環(huán)境中靜置24~48小時，最后檢查試樣的龜裂情況。
